A PISTOLA GLOCK
* Mário A. A. Rio

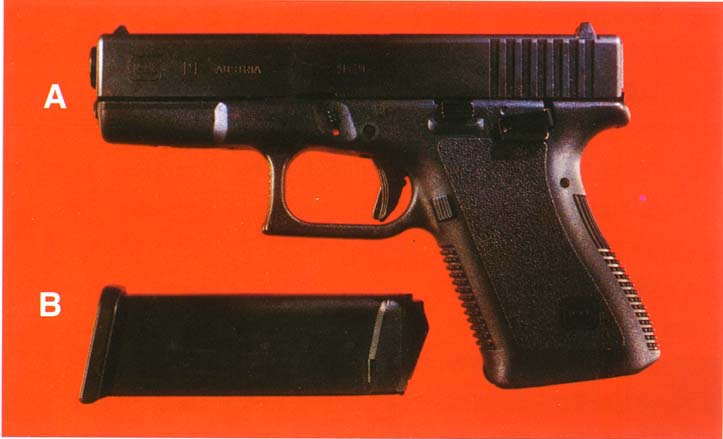

A - Aspecto da pistola GLOCK, Modelo 19 (Comprimento 174mm x Altura 124mm), equipada com patilha de segurança.
B - Carregador com capacidade para 15 munições.
INTRODUÇÃO
Otradicional revólver de seis tiros foi a arma individual mais utilizada até meados do século XX. As transformações das sociedades, o progresso e o consumismo criaram um aumento da violência, o que levou a dotar as armas individuais, peça fundamental do agente da autoridade, duma maior capacidade de munições, para fazer face ao evoluir dos incidentes.
A pistola Glock foi idealizada e criada em 1984, pela empresa do mesmo nome com sede na Áustria, iniciando-se os seus testes em 1985 e no ano seguinte a sua comercialização. Esta arma é conhecida pela pistola de plástico, em virtude de grande parte dos seus componentes ser de matéria plástica, inclusive peças sujeitas a grande desgaste. Actualmente existem 8 modelos no mercado, tendo-se iniciado a produção com o modelo 17. Mais tarde, criados os modelos 19, 20, 21, 22, 23, 17L (Longa) e em 1991 o modelo 17 de tiro totalmente automático. Para os vários modelos foram criados seis calibres: 9mm NATO (9x19), 9mm Longo (9x21), 10mm, 45 ACP, 45HP e 40 S&W.
Estas siglas variam de acordo com o país e estão relacionadas com o fabricante de munições. No continente europeu este valor é expresso em milímetros, nos Estados Unidos em centésimos ou milésimos de polegada, obtidos a partir de uma tabela comparativa dos diferentes valores dos fabricantes. Esta identifi-cação, estabelecida através de acordo internacional, obriga a que todos os cartuchos comercilizados em mercado tenham uma identificação na sua base (cunhos de cabeça), que pode conter os seguintes elementos: país de origem, calibre, comprimento do cartucho, desenho, firma ou indivíduo que o aperfeiçoaram, carga, ano de série de lançamento ou lote e velocidade do projéctil.
A pistola Glock é uma arma de fogo manual de recarga por retrocesso, com bloqueio mecânico e, para a maior parte dos modelos, sem patilha de segurança e travamento. Possui segurança automá-tica do percutor e gatilho, bem como segurança dos mecanismos (safe-action), sendo a arma concebida e realizada para responder às mais elevadas exigências técnicas, de tal forma que logo a partir do seu lançamento se comentava ser possível passar nos detectores de metais sem ser detectada, devido aos materiais plásticos com que é fabricada.
Depois da década de 70, o fabrico de armas de mão evoluiu de tal forma que a sua qualidade é bastante semelhante, não existindo grandes diferenças, em virtude da competitividade do mercado, sendo de salientar dois factores: qualidade e preço. As pistolas frequentemente denominadas semi-automáticas, mas tecnicamente de carregamento automático, têm como grande vantagem em relação a outras armas (revólveres) a sua grande capa-cidade de armazenamento de munições.
O lançamento da pistola Glock, usando materiais plásticos de elevada resistência ao choque e ao desgaste, teve como principal finalidade competir no mercado internacional de armas através das seguintes características:
- peso total bastante reduzido rela-tivamente a outras pistolas, em especial no modelo 19, com apenas 650 gramas sem munições e 835 com 15 munições;
- grande capacidade do carregador, com 15 cartuchos no modelo standard e 19 no carregador opcional;
- redução de atritos, diminuindo o desgaste e aumentando a durabilidade da arma;
- redução das partes metálicas, resultando numa menor oxidação, com tratamento anti-corrosão das peças metálicas, ideal para ambientes húmidos;
- alta qualidade dos materiais, com acabamentos e desenho ergonómico melhorado, com tecnologia simples mas inovadora, de forma a competir no mercado com outras marcas de prestígio internacional: Colt, Beretta, Sig Sauer, FN, HK, etc.
- preço competitivo em relação a armas do mesmo tipo.
MECANISMO DE DISPARO E SEGURANÇA
Osistema de disparo e segurança actua automaticamente e encontra-se interligado através de três dispositivos de segurança: o do gatilho, o do percutor e o dos meca-nismos.
O mecaismo de disparo funciona em duas fases contínuas:
1 - Com o aperto do gatilho, a segurança do mesmo é retirada. Através dum percurso de 5mm, a vareta do gatilho encosta na base do percutor, sendo necessária uma força de 2,2 libras ou 1 quilograma. A segurança do percutor é retirada e este fica armado.
2 - Continuando o aperto do gatilho até ao accionamento completo, a vareta liberta o percutor por meio do ligador e efectua-se o disparo. Nesta fase, foi percorrido um espaço de 2.5mm, com um peso de 5,5 libras, aproximadamente 2 a 3 Kg. Esta arma permite o intercâmbio de gatilhos no sentido de diminuir ou aumentar o peso do mesmo. O impulso produzido pelo disparo faz retroceder a corrediça e, depois de ter percorrido um espaço de 3mm, o cano desengata-se da mesma e sofre um abaixamento por meio da peça de bloqueio. Desta forma, o cano fica retido pela peça de bloqueio enquanto a corrediça segue o movimento de retracção, alcançando a sua posição final. Durante este retrocesso, o extractor arrasta a cápsula, que é projectada pelo ejector.
O ressalto integrado na corrediça acciona o ligador e separa-o da vareta do gatilho. Esta é elevada pela mola do gatilho, ficando o ligador activado através da segurança dos mecanismos. A corrediça, ao atingir a sua posição anterior, activa novamente a segurança do gatilho, do percutor e dos mecanismos.
Na segurança dos mecanismos, a corrediça vai à frente através do impulso da mola da haste-guia, realizando-se simultaneamente os seguintes movi-mentos:
- o percutor empurra a vareta do gatilho para a posição mais avançada e a segurança do gatilho fica armada;
- a segurança do percutor faz-se automaticamente através de um pino que desce ligeiramente, impulsionado pela sua mola;
- o percutor fica parcialmente armado;
- um cartucho é introduzido na câmara e o cano fica novamente encaixado na corrediça;
- ao efectuar o último disparo, a corrediça é detida na posição mais recuada pela alavanca de detenção.
A haste-guia das primeiras versões da pistola Glock era composta de duas peças separadas, o que dificultava a montagem, em virtude da mola ser de difícil encaixe. Em 1991 foi criado um modelo de haste--guia e mola inseparáveis, permitindo uma montagem mais fácil.
Esta arma não veio apresentar inovações em relação às demais no que diz respeito ao sistema de percussão, excepto na área de segurança, em que a alavanca de segurança do gatilho é única. O sistema de percussão sem cão ou martelo já tinha sido lançado pela firma Heckler & Koch, nos modelos de Pistolas HK P7 e HK P9, com a diferença de que estas pistolas têm a segurança no punho.
Na pistola Glock, não havendo cão para efectuar a pancada no percutor, consegue-se criar um sistema de percussão seguro e eficaz, sem aumentar o peso de arrastamento do gatilho, uma vez que:
- é necessário criar força suficiente para que o percutor possa ferir a base do cartucho, garantindo o disparo;
- se deve garantir o funcionamento do mecanismo, sem aumentar a média do peso do gatilho (2 a 3Kg).
Devido à inexistência do cão, a vareta do gatilho apresenta uma configuração que requer uma menor aplicação de força no gatilho ao arrastar o percutor. Além disso, foi introduzida uma mola no percutor, com 7 mm de diâmetro, que reduz a intensidade da força a aplicar no gatilho, garantindo uma percussão adequada. O sistema foi complementado com a utilização de um percutor afiado em cunha, ao invés do tradicional punção redondo.
PATILHA DE SEGURANÇA
Ofacto desta arma não possuir um selector que garanta a segurança e travamento da corrediça não implica qualquer des-vantagem, desde que o sistema de segu-rança seja seguro e o atirador consiga efectuar um disparo no mais curto espaço de tempo, visto que uma das regras de segurança com armas de fogo é o dedo indicador apenas dever encostar no gatilho quando a arma se encontra enquadrada com o alvo. Respeitando este procedimento, parte-se do princípio de que qualquer arma é segura.
DESMONTAGEM DA ARMA
Apistola Glock, como qualquer outra arma de fogo, requer ope-rações ou manobras de segurança que têm por finalidade evitar procedimen-tos errados e acidentes, garantindo a total segurança do operador e de quem o rodeia.
É importante que todos os gestos sejam efectuados duma forma assumida, evitando toda a rotina automatizada do acto. Para se efectuar a desmontagem desta pistola, deve--se conhecer a arma, os componentes e o seu funcionamento, procedendo às operações de segurança gerais. Assim, o operador deve: retirar o carregador do seu alojamento e, se o mesmo contiver munições, retirá-las e guardá-las em local separado; efectuar uma inspecção visual à arma, verificando na câmara de explosão a eventual presença de cartucho ou de algo que possa afectar o seu funcionamento. Para desmontar a arma é ne-cessário que o mecanismo de disparo esteja desactivado, o que se poderá verificar atra-vés de uma percussão em seco. Este disparo deve ser apontado para uma zona segura, de forma a tornar o acto num gesto técnico responsável. Depois de desactivado o meca-nismo de disparo, deve puxar-se ligeira-mente a corrediça à retaguarda, até ao máximo de 3mm, pois a partir desta distância o mecanismo volta a armar. Em seguida, deve puxar-se a barra de bloqueio da corrediça para baixo e empurrar a corrediça para a frente, fazendo-a deslizar nas alhetas até se separar do punho.
A segurança da pistola Glock requer, como qualquer outra arma, conhecimentos práticos do seu funcionamento, treino e uma formação adequada no que diz respeito ao uso de armas de fogo, devendo o seu utilizador ter sempre presente que uma arma requer senso de avaliação, conhecimento de causa e, acima de tudo, responsabilidade do acto.

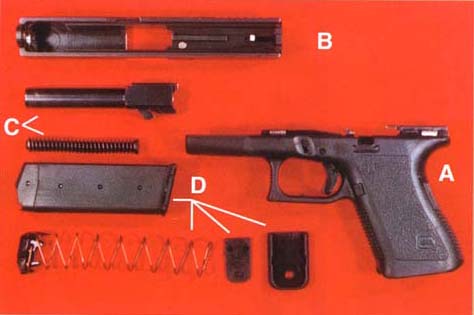

Pistola Glock Desmontada por Grupos:
A - Grupo do Punho.
B - Grupo da Corrediça.
C - Grupo do cano com haste guia e mola.
D - Grupo do carregador desmontado.

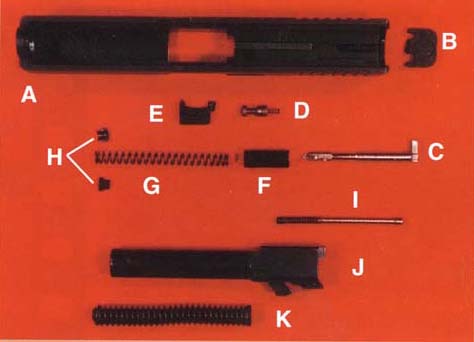

Grupo da corrediça desmontado:
A - Corrediça
B - Tampa da corrediça
C - Percutor
D - Pino de segurança do percutor com mola
E - Extractor
F - Anel Distanciador
G - Mola do Percutor
H - Cones da mola do percutor
I - Perno de pressão do extractor
J - Cano, com 6 estias no sentido dextrorso
K - Haste guia com mola

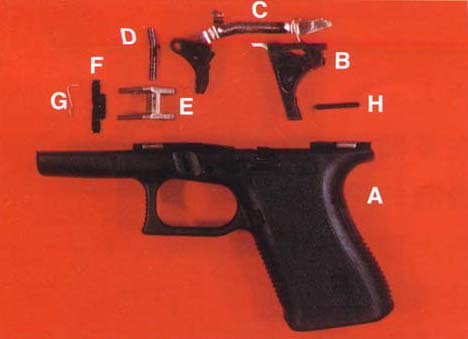

Grupo do Punho Desmontado:
A - Punho
B - Mecanismo do gatilho com ejector
C - Mecanismo de disparo, com gatilho, alavanca de segurança do gatilho e vareta do gatilho, formando o sistema "safe-action"
D - Perno do gatilho
E - Peça de bloqueio
F - Barra de Bloqueio da corrediça
G - Mola da barra de bloqueio
H - Perno do mecanismo do gatilho
____________________________
*Subchefe da Polícia de Segurança Pública de Portugal Instrutor de Armas de Fogo.
