Funcionamento do sistema de drenagem em Macau
Raymond Wai Man Tam*
Generalidades

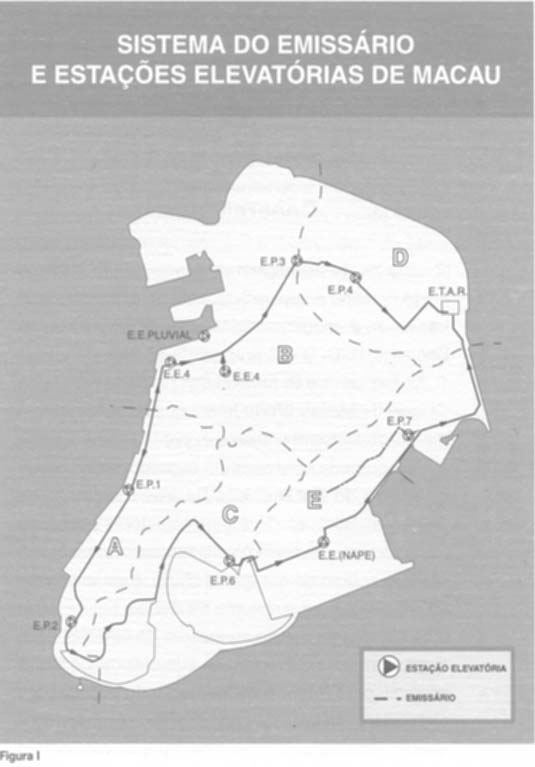

O sistema de drenagem de Macau é um sistema misto (unitário e separativo), está dividido em cinco bacias de drenagem, assinaladas na Figura I como Bacias A, B, C, D e E, e constata-se que:

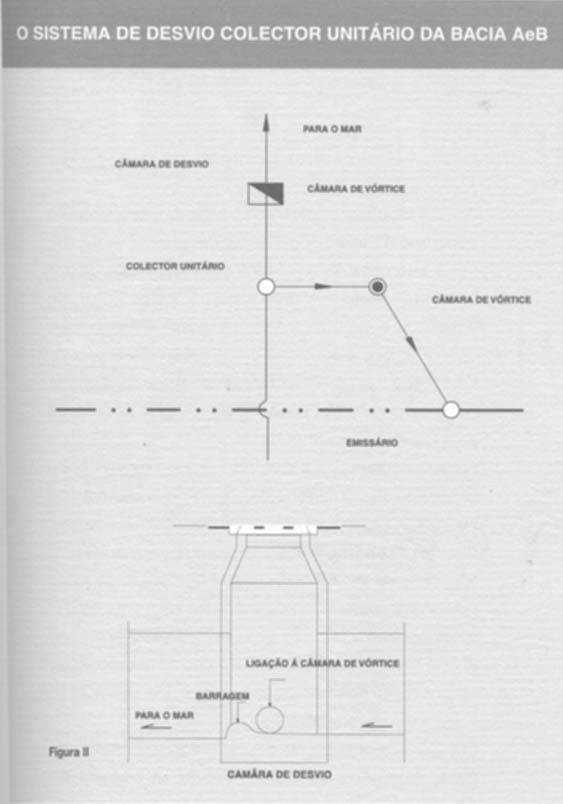

1. As Bacias A e B, localizadas na parte antiga da Cidade de Macau (Porto Interior), são quase unicamente do sistema unitário, excepto uma pequena parte equipada com sistema separativo localizada no Aterro do Patane, nos Bairros Fai Chi Kei e Tamagnini Barbosa. Todos os colectores principais unitários têm uma saída para o escoamento de águas pluviais, sobretudo em época chuva, e estão ligados ao emissário com o sistema de desvio, Figura II. Há uma câmara de desvio no jusante do colector principal, com uma barragem na sua soleira, de altura variável, para forçar o escoamento do esgoto para o emissário através da câmara de vórtice devido à queda. Para evitar o influxo de água do mar para o colector durante o período da praia-mar, está instalada a válvula de maré na maioria dos colectores principais, do tipo contrapiso.
2. A Bacia C, possui uma percentagem elevada de rede separativa, após a conclusão da obra de melhoramento da rede de drenagem da Rua do Campo, Av, D. João IV e Av. Infante D. Henrique. Os colectores principais do sistema unitário desta bacia estão ligados ao emissário incluído no projecto Nam Van.
3. As Bacias D e E, localizadas nas zonas novas da cidade, possuem somente sistema separativo. Os colectores são separados em residuais e pluviais. Os residuais estão ligados ao emissário para a ETAR e os pluviais possuindo saída de descarga própria directamente para o mar.
4. Um cadastro correcto, actualizado e informatizado da rede de drenagem é condição fundamental para a execução com eficácia e atempada dos trabalhos de manutenção. O Leal Senado concluiu o projecto de informatização do cadastro da rede de drenagem no ano de 1996. Cada orgão do sistema, bem como a caixa de visita, colector, estação elevatória e válvula de maré, tem a sua ficha de identificação própria que é bastante útil para a sua gestão.
Sistema de Emissários e Estações Elevatórias
Macau tem dois sistemas principais de emissários que esgotam para a ETAR, um deles proveniente das águas residuais colectivas da Bacia B e Bacia D através das estações elevatórias EE4, EE2, EP3 e EP4 e outro do esgoto da Bacia A, C e E através das estações EP1, EP2, EP6 e EP7, faltando ainda a conclusão de um troço do emissário na zona Nam Van.
As estações elevatórias servem para a água residual das Bacias e são orgãos acessórios do sistema de emissários devido às baixas cotas dominantes em Macau. Em breve, entrará em funcionamento uma estação elevatória no Aterro do Patane para as águas pluvais do Bairro San Kio e Horta e Costa que durante a época de chuva causa problema de inundação.
Descargas para o mar
Há mais de 90 saídas de descargas na península de Macau, das quais cerca de 50 % associam-se aos colectores unitário, nomeadamente no Porto Interior (Bacias A e B), parte da Bacia C e as restantes são descargas pluviais na Bacia D e E. Para evitar o esgoto afluir directamente ao mar no período da baixa-mar e o influxo de água do mar para a rede de drenagem no período da preia-mar, estão instaladas, nas saídas do colector unitário, válvula de maré e câmara de desvio, na parte montante junto da saída.
Problemas encontrados
1. Continuação de afluência de águas residuais domésticas ao estuário no Porto Interior, após a entrada em funcionamento da ETAR, devido ao aumento do caudal residual doméstico das Bacias A e B. Com este aumento, a barragem das câmaras de desvio, especialmente da Bacia B, é insuficiente para evitar a descarga residual para o mar durante o período da época seca.
2. Subdimencionamento do emissário no Porto Interior devido ao aumento do caudal residual doméstico nos últimos anos.
3. Sobrecarga de algumas estações elevatórias, especialmente a EP1.
4. Mau funcionamento da válvula de maré do tipo contrapeso existente, devido ao estado degradado, provocando o influxo de águas do mar no sistema do emissário.
5. Assoreamento da saída no Porto Interior, causado pelos resíduos sólidos flutuantes, provocando dificuldade na descarga dos efluentes.
6. Reconstrução da ponte cais no Porto Interior, tapam as saídas de descarga unitário, criando dificuldade na manutenção da rede.
7. As zonas com baixas cotas - Bairro San Kio e Horta e Costa, encontram-se inundadas na epóca de chuva.
8. A existência de ligações incorrectas ou ilegais aos colectores pluviais ou aos sumidouros conduzindo a descarga do caudal residual na saída dos colectores pluviais constatada no canal entre o ZAPE e o NAPE.
9. Despejo de óleo nos sumidouros pelos estabelecimentos de comidas e pelas oficinas provocando a poluição marítima.
Sugestões
1. Elaboração de um estudo do caudal residual doméstico existente, no Porto Interior (Bacias A e B), estimação do aumento caudal no futuro, avaliação da capacidade do emissário, a fim de tomar medidas adequadas para o seu melhoramento, bem como o aumento da altura das barragens nas câmaras de desvio, substituição do troço subdimensionado do emissário e melhoria da estação elevatória EP1 que se encontra em estado de sobrecarga.
2. Substituição da válvula de maré do tipo contrapiso que se encontra degradada por tipo de borracha, que actualmente encontra-se instalada na saída do colector da Rua da Caldeira (A11).
3. Execução dos trabalhos de dragagem e limpeza periódica das saídas do Porto Interior, com a intervenção da Capitania dos Portos de Macau.
4. Avaliação das saídas tapadas pela reconstrução do ponte-cais para resolução definitiva.
5. Avaliação da situação melhorada dos problemas de inundação do Bairro de San Kio, após a entrada em funcionamento da EE pluvial do Aterro do Patane.
6. Correcção das ligações incorrectas aos colectores pluviais através de inspecção por meio de vídeo câmera.
7. Reforço à fiscalização para disciplinar a utilização incorrecta dos sumidouros pelos estabelecimentos de comida e oficinas.
*Engenheiro Civil. Chefe de Divisão de Higiene e Protecção do Ambiente, dos Serviços de Ambiente e Zonas Verdes do Leal Senado de Macau.
